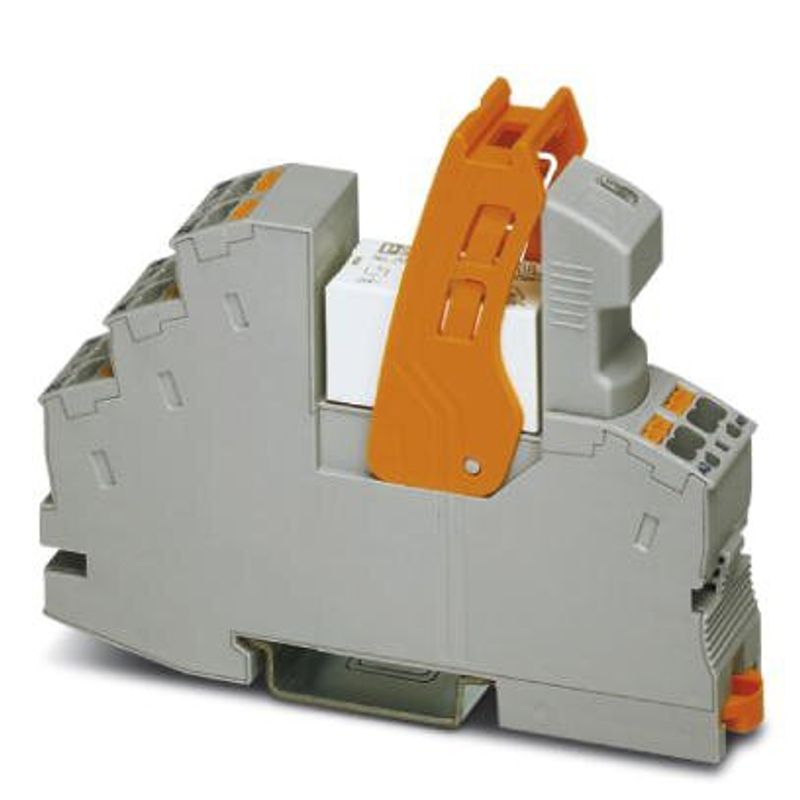

Módulo de Relé 24VDC 8A 2 Rev. RIF-1-RPT-LDP-24DC/2x21 2903334 - Phoenix Descrição Módulo de relé pré-montado com conexão push-in, composto por: base de relé, relé de contato de potência, módulo de indicação/supressor plugável e estribo de retenção. Versão de contato: 2 contatos reversíveis. Tensão de entrada: 24 VDC. Medidas Largura: 16 mm Altura: 93 mm Profundidade: 75 mm Condições ambientais Temperatura ambiente (funcionamento) -40 °C ... 70 °C Temperatura ambiente (armazenamento/transporte) -40 °C ... 85 °C Grau de proteção: IP20 (Base do relé) RT III (Relé) Lado de excitação Tensão nominal de entrada UN: 24 V DC Típica corrente de entrada com UN: 18 mA Tempo de resposta típico: 8 ms Tempo de retorno típico: 10 ms Tensão de bobina: 24 V DC Ligação de proteção: Diodo supressor Indicação de tensão operacional: LED amarelo Potência de dissipação máxima com condição nominal: 0,43 W Lado de contato Versão do contato: 2 inversores Tipo de contato de comutação: Contato simples Material de contato: AgNi Tensão de comutação máxima: 250 V AC/DC Tensão de comutação mínima: 5 V (com 10 mA) Corrente de comutação mínima: 10 mA (com 5 V) Corrente de ligação máxima: 25 A (20 ms, contato NA) Corrente máx. em regime permanente: 8 A (vide diagrama) Potência de desligamento (carga ôhmica) máxima 192 W (com 24 V DC) 96 W (com 48 V DC) 60 W (com 60 V DC) 44 W (com 110 V DC) 57 W (com 220 V DC) 2000 VA (com 250 V AC) Capacidade de comando 2 A (com 24 V, DC13) 0,2 A (com 250 V, DC13) 3 A (com 24 V, AC15) 3 A (com 120 V, AC15) 3 A (com 250 V, AC15) *Imagem meramente ilustrativa*
