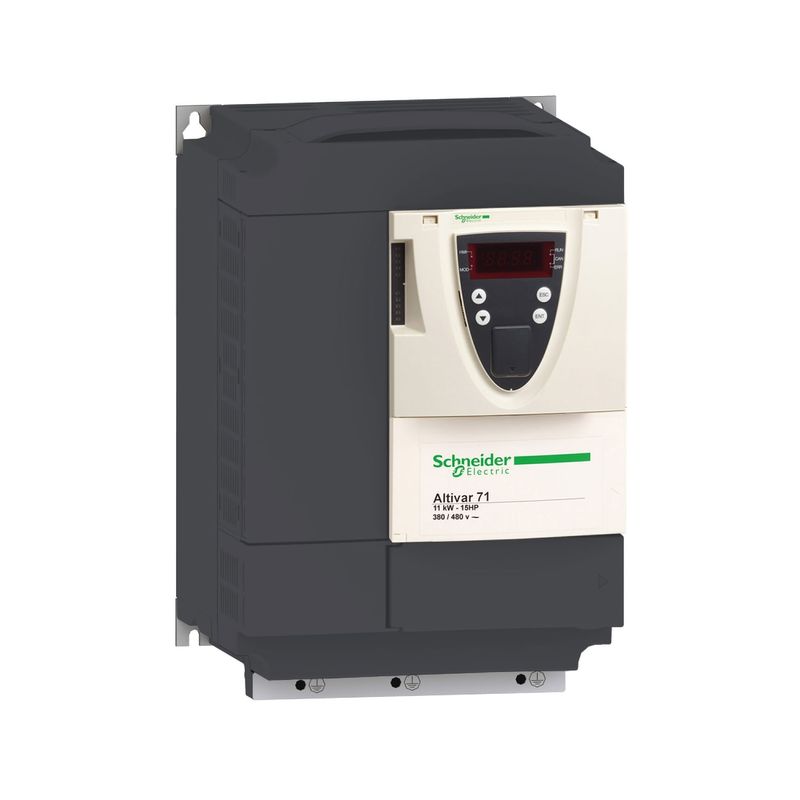

linha de produto Altivar 71 tipo de produto ou componente Propulsor de velocidade variável aplicação específica do produto Máquinas de alta potência, complexas nome do componente ATV71 alimentação do motor kW 15 kW, trifásico a 200...240 V alimentação do motor cv 20 hp, trifásico a 200...240 V maximum motor cable length 50 m cabo blindado 100 m cabo não blindado power supply voltage 200...240 V - 15...10 % número de fases da rede Trifásico corrente da linha 61,6 A of 240 V trifásico 15 kW / 20 hp 71,7 A of 200 V trifásico 15 kW / 20 hp filtro EMC Sem filtro EMC Tipo de montagem Com dissipador variante Sem terminal gráfico remoto potência aparente 25,6 kVA a 240 V trifásico 15 kW / 20 hp linha potencial Isc 22 kA of trifásico corrente de saída nominal 66 A a 4 kHz 230 V trifásico 15 kW / 20 hp corrente momentânea máxima 109 A of 2 s trifásico 15 kW / 20 hp 99 A of 60 s trifásico 15 kW / 20 hp frequência de saída 0,1…599 Hz frequência de comutação nominal 4 kHz frequência de comutação 1..0,16 kHz ajustável 4..0,16 kHz com perfil de controle de motor assíncrono Controle de vetor de fluxo sem sensor (SFVC) (vetor de tensão ou corrente) Relação de frequência/tensão (2 ou 5 pontos) Sistema ENA (adaptação de energia) para cargas desbalanceadas Controle de vetor de fluxo (FVC) com sensor (vetor de corrente) tipo de polarização Sem impedância of Modbus Complementar destino do produto Motores assíncronos Motores síncronos power supply voltage limits 170…264 V power supply frequency 50..60 Hz - 5...5 % power supply frequency limits 47,5...63 Hz intervalo de velocidades 1…100 of motor assíncrono no modo de ciclo aberto, sem retorno de velocidade 1…1000 of motor assíncrono no modo de ciclo fechado com retorno do codificador 1…50 of motor síncrono no modo de ciclo aberto, sem retorno de velocidade precisão da velocidade +/- 0,01% da velocidade nominal no modo de ciclo fechado com retorno do codificador 0,2 Tn a Tn +/- 10% do deslize nominal sem retorno de velocidade 0,2 Tn a Tn precisão de torque +/- 15 % no modo de ciclo aberto, sem retorno de velocidade +/- 5 % no modo de ciclo fechado com retorno do codificador sobretorque temporário 170 % de torque nominal do motor +/- 10 % of 60 s a cada 10 minutos 220 % de torque nominal do motor +/- 10 % of 2 s torque de frenagem
