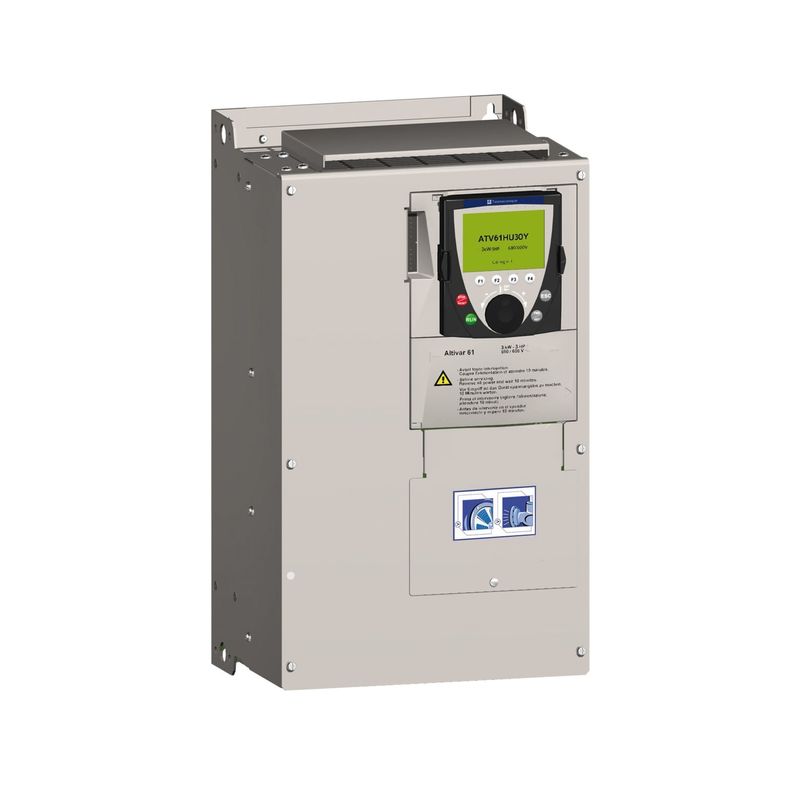

Principal linha de produto Altivar 61 tipo de produto ou componente Propulsor de velocidade variável aplicação específica do produto Máquina de bombeamento e ventilação nome do componente ATV61 alimentação do motor kW 5,5 kW, trifásico a 500 V 7,5 kW, trifásico a 690 V alimentação do motor cv 7,5 hp, trifásico a 575 V power supply voltage 500 ... 690 V - 15...10 % supply number of phases Trifásico corrente da linha 11,2 A of 500 V trifásico 5,5 kW / 7,5 hp 11,2 A of 690 V trifásico 5,5 kW / 7,5 hp 9,5 A of 600 V trifásico 5,5 kW / 7,5 hp filtro EMC Filtro EMC de nível 3 Tipo de montagem Com dissipador maximum prospective line Isc 22 kA of trifásico corrente momentânea máxima 12 A of 60 s, trifásico frequência de comutação nominal 4 kHz frequência de comutação 2,5...6 kHz ajustável 4..0,6 kHz com asynchronous motor control Relação de tensão/frequência, 2 pontos Relação de tensão/frequência, 5 pontos Relação tensão/frequência - Economia de Energia, U/f ao quadrado Controle vetorial de fluxo sem sensor. padrão perfil de controle de motor síncrono Controle vetorial sem sensor, padrão Protocolo da porta de comunicação CANopen Modbus tipo de polarização Sem impedância of Modbus placa de opção Placa de comunicação of APOGEE FLN Placa de comunicação of BACnet Placa de comunicação of CC-Link Controlador dentro da placa programável Placa de comunicação of DeviceNet Placa de comunicação of Ethernet/IP Placa de comunicação of Fipio Placa de extensão de E/S Placa de comunicação of Interbus-S Placa de comunicação of LonWorks Placa de comunicação of METASYS N2 Placa de comunicação of Modbus Plus Placa de comunicação of Modbus TCP Placa de comunicação of Modbus/Uni-Telway Placa multibomba Placa de comunicação of Profibus DP Placa de comunicação of Profibus DP V1 Complementar destino do produto Motores assíncronos Motores síncronos power supply voltage limits 425…759 V power supply frequency 50..60 Hz - 5...5 % power supply frequency limits 47,5...63 Hz corrente de saída contínua 10 A a 4 kHz, 500 V - trifásico 9 A a 4 kHz, 575 V - trifásico 10 A a 4 kHz, 690 V - trifásico frequência de saída 0,1…500 Hz intervalo de velocidades 1…100 no modo de ciclo aberto, sem retorno de velocidade precisão da velocidade +/- 10% do deslize nominal 0,2 Tn a Tn sem retorno de velocidade precisão de torque +/- 15 % no modo de ciclo aberto, sem retorno de velocidade sobretorque temporário 130 % do torque nominal do motor +/- 10 % of 60 s torque de frenagem
