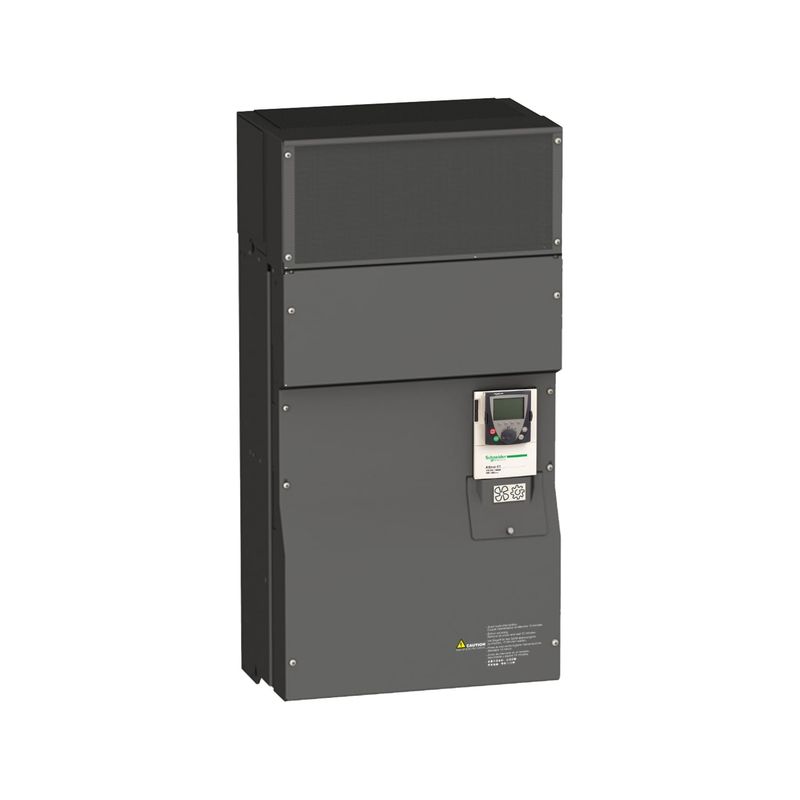

Principal linha de produto Altivar 61 tipo de produto ou componente Propulsor de velocidade variável aplicação específica do produto Máquina de bombeamento e ventilação nome do componente ATV61 alimentação do motor kW 75 kW, trifásico a 200...240 V alimentação do motor cv 100 hp, trifásico a 200...240 V power supply voltage 200...240 V - 15...10 % supply number of phases Trifásico corrente da linha 232 A of 240 V trifásico 75 kW / 100 hp 271 A of 200 V trifásico 75 kW / 100 hp filtro EMC Sem filtro EMC Tipo de montagem Com dissipador potência aparente 96,4 kVA a 240 V trifásico 75 kW / 100 hp maximum prospective line Isc 35 kA of trifásico corrente momentânea máxima 342 A of 60 s, trifásico frequência de comutação nominal 2,5 kHz frequência de comutação 2,5...8 kHz com 2,5...8 kHz ajustável asynchronous motor control Relação tensão/frequência - Economia de Energia, U/f ao quadrado Relação de tensão/frequência, 5 pontos Relação de tensão/frequência, 2 pontos Controle vetorial de fluxo sem sensor. padrão perfil de controle de motor síncrono Controle vetorial sem sensor, padrão Protocolo da porta de comunicação Modbus CANopen tipo de polarização Sem impedância of Modbus placa de opção Placa de comunicação of APOGEE FLN Placa de comunicação of BACnet Placa de comunicação of CC-Link Controlador dentro da placa programável Placa de comunicação of DeviceNet Placa de comunicação of Ethernet/IP Placa de comunicação of Fipio Placa de extensão de E/S Placa de comunicação of Interbus-S Placa de comunicação of LonWorks Placa de comunicação of METASYS N2 Placa de comunicação of Modbus Plus Placa de comunicação of Modbus TCP Placa de comunicação of Modbus/Uni-Telway Placa multibomba Placa de comunicação of Profibus DP Placa de comunicação of Profibus DP V1 Complementar destino do produto Motores síncronos Motores assíncronos power supply voltage limits 170…264 V power supply frequency 50..60 Hz - 5...5 % power supply frequency limits 47,5...63 Hz corrente de saída contínua 285 A a 2,5 kHz, 230 V - trifásico frequência de saída 0,1…500 Hz intervalo de velocidades 1…100 no modo de ciclo aberto, sem retorno de velocidade precisão da velocidade +/- 10% do deslize nominal 0,2 Tn a Tn sem retorno de velocidade precisão de torque +/- 15 % no modo de ciclo aberto, sem retorno de velocidade sobretorque temporário 130 % do torque nominal do motor +/- 10 % of 60 s torque de frenagem
