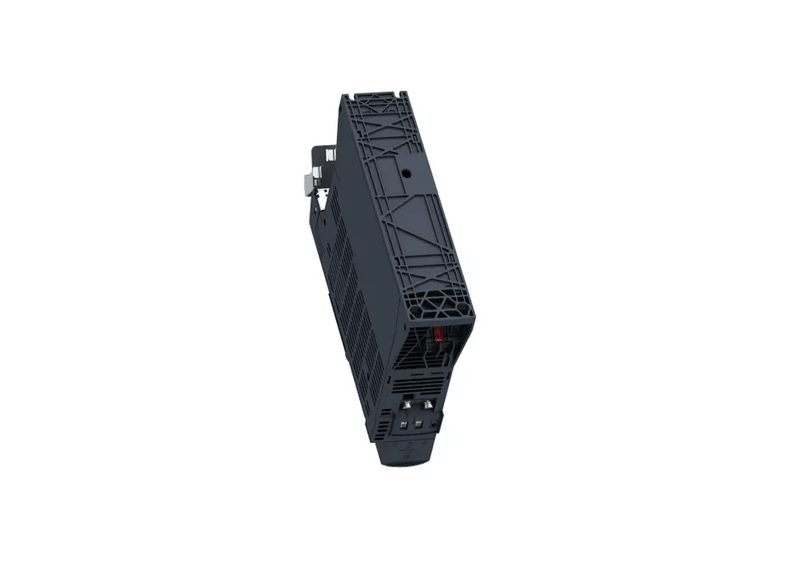

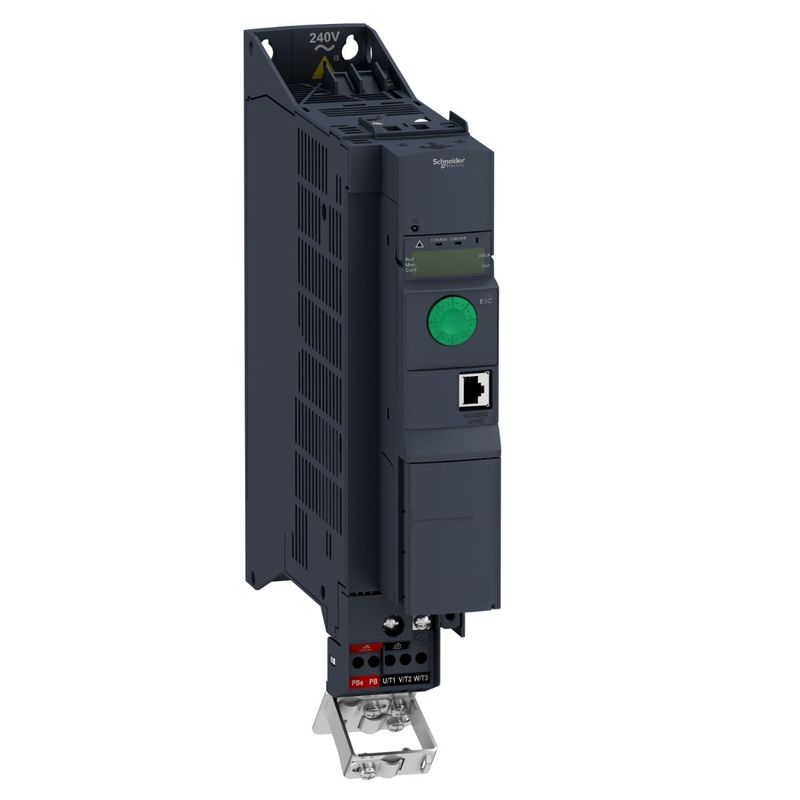

Principal linha de produto Altivar Machine ATV320 tipo de produto ou componente Propulsor de velocidade variável aplicação específica do produto Máquinas complexas variante Versão padrão Versão padrão formato da unidade Livro modo de montagem Montagem em armário Protocolo da porta de comunicação Modbus de série CANopen placa de opção Módulo de comunicação, CANopen Módulo de comunicação, EtherCAT Módulo de comunicação, Profibus DP V1 Módulo de comunicação, Profinet Módulo de comunicação, Ethernet Powerlink Módulo de comunicação, Ethernet/IP Módulo de comunicação, DeviceNet tensão nominal de fornecimento [Us] 200...240 V - 15...10 % corrente de saída nominal 6,9 A alimentação do motor kW 1,1 kW of trabalho pesado filtro EMC Filtro EMC classe C2 integrado grau de protecção IP IP20 Complementar número de entrada digital 7 tipo de entrada digital STO torque de segurança desligado, 24 V CC, Impedância: 1.5 kOhm ED1 ... ED6 entradas lógicas, 24 V CC (30 V) DI5 programáveis ??como entrada de pulso: 0…30 kHz, 24 V CC (30 V) lógica de entrada digital Lógica positiva (fonte) Lógica negativa (coletor) número de saída digital 3 tipo de saída digital Coletor aberto DQ+ 0…1 kHz 30 V CC 100 mA Coletor aberto DQ- 0…1 kHz 30 V CC 100 mA número de entrada analógica 3 tipo da entrada analógica EA1 tensão: 0..10 V CC, Impedância: 30 kOhm, Resolução 10 bits EA2 tensão diferencial bipolar: +/- 10 V CC, Impedância: 30 kOhm, Resolução 10 bits EA3 corrente: 0...20 mA (ou 4-20 mA, x-20 mA, 20-x mA ou outros padrões por configuração), Impedância: 250 Ohm, Resolução 10 bits número de saída analógica 1 tipo da saída analógica Corrente configurável através de software AQ1: 0..20 mA impedância 800 Ohm, Resolução 10 bits Tensão configurável através de software AQ1: 0..10 V CC impedância 470 Ohm, Resolução 10 bits tipo de saída de relé Lógica do relé configurável R1A 1 NA durabilidade elétrica 100000 ciclos Lógica do relé configurável R1B 1 NF durabilidade elétrica 100000 ciclos Lógica do relé configurável R1C Lógica do relé configurável R2A 1 NA durabilidade elétrica 100000 ciclos Lógica do relé configurável R2C corrente de comutação máxima Saída de relé R1A, R1B, R1C Ligar resistivo carga, cos phi = 1: 3 A a 250 V CA Saída de relé R1A, R1B, R1C Ligar resistivo carga, cos phi = 1: 3 A a 30 V CC Saída de relé R1A, R1B, R1C, R2A, R2C Ligar indutivo carga, cos phi = 0,4 e L/R = 7 ms: 2 A a 250 V CA Saída de relé R1A, R1B, R1C, R2A, R2C Ligar indutivo carga, cos phi = 0,4 e L/R = 7 ms: 2 A a 30 V CC Saída de relé R2A, R2C Ligar resistivo carga, cos phi = 1: 5 A a 250 V CA Saída de relé R2A, R2C Ligar resistivo carga, cos phi = 1: 5 A a 30 V CC corrente de comutação mínima Saída de relé R1A, R1B, R1C, R2A, R2C: 5 mA a 24 V CC método de acesso Escravo CANopen 4 quadrant operation possible Verdadeiro perfil de controle de motor assíncrono Relação de tensão/frequência, 5 pontos Controle vetorial de fluxo sem sensor. padrão Relação tensão/frequência - Economia de Energia, U/f ao quadrado Controlo do vector de fluxo sem sensor - Economia de energia Relação de tensão/frequência, 2 pontos perfil de controle de motor síncrono Controle vetorial sem sensor maximum output frequency 0,599 kHz sobretorque temporário 170…200 % do torque nominal do motor rampas de aceleração e desaceleração Linear U S CUS Comutação de rampa Adaptação em rampa de aceleração/desaceleração Aceleração/desaceleração paragem automática com injecção DC compensação da diferença de velocidade do motor Automático seja qual for a carga Ajustável 0..0,300 % Não disponível na relação de tensão/frequência (2 ou 5 pontos) frequência de comutação 2..0,16 kHz ajustável 4..0,16 kHz com frequência de comutação nominal 4 kHz frenagem até à paralisação Por injeção CC brake chopper integrated Verdadeiro corrente da linha 13,6 A a 200 V (trabalho pesado) 11,5 A a 240 V (trabalho pesado) Corrente Máxima de Entrada 13,6 A maximum output voltage 240 V potência aparente 2,8 kVA a 240 V (trabalho pesado) frequência da rede 50...60 Hz relative symmetric network frequency tolerance 5 % linha potencial Isc 1 kA base load current at high overload 33,0 A dissipação de alimentação em W Ventilador: 62,0 W a 200 V 4 kHz with safety function Safely Limited Speed (SLS) Verdadeiro with safety function Safe brake management (SBC/SBT) Falso with safety function Safe Operating Stop (SOS) Falso with safety function Safe Position (SP) Falso with safety function Safe programmable logic Falso with safety function Safe Speed Monitor (SSM) Falso with safety function Safe Stop 1 (SS1) Verdadeiro with sft fct Safe Stop 2 (SS2) Falso with safety function Safe torque off (STO) Verdadeiro with safety function Safely Limited Position (SLP) Falso with safety function Safe Direction (SDI) Falso tipo de proteção Interrupções da fase de entrada: unidade Sobrecorrente entre fases de saída e terra: unidade Proteção contra sobreaquecimento: unidade Curto-circuito entre fases do motor: unidade Proteção térmica: unidade largura 60 mm altura 325,0 mm profundidade 245,0 mm peso do produto 2,9 kg Meio ambiente posição de operação Vertical +/- 10 graus Certificações do produto CE ATEX NOM GOST EAC RCM KC gravação CE ATEX UL CSA EAC RCM compatibilidade eletromagnética Teste de imunidade contra descarga eletrostática Nível 3 conforme IEC 61000-4-2 Teste de imunidade ao campo eletromagnético de radiofrequência com radiação Nível 3 conforme IEC 61000-4-3 Teste de imunidade contra transientes / rajadas elétricas nível 4 conforme IEC 61000-4-4 1,2/50 µs - 8/20 µs teste de imunidade contra sobretensão Nível 3 conforme IEC 61000-4-5 Teste de imunidade de radiofrequência conduzida Nível 3 conforme IEC 61000-4-6 Teste de imunidade contra quedas e interrupções da tensão conforme IEC 61000-4-11 environmental class (during operation) Classe 3C3 de acordo com IEC 60721-3-3 Classe 3S2 de acordo com IEC 60721-3-3 maximum acceleration under shock impact (during operation) 150 m/s² at 11 ms maximum acceleration under vibrational stress (during operation) 10 m/s² at 13...200 Hz maximum deflection under vibratory load (during operation) 1.5 mm at 2...13 Hz permitted relative humidity (during operation) Classe 3K5 de acordo com a norma EN 60721-3 volume de ar de refrigeração 11,3 m3/h categoria de sobretensão III retorno de regulamento Regulador PID ajustável precisão da velocidade +/- 10% do deslize nominal 0,2 Tn a Tn grau de poluição 2 ambient air transport temperature -25…70 °C temperatura ambiente do ar para funcionamento -10…50 °C Sem redução de valor 50…60 °C com temperatura ambiente para armazenamento -25…70 °C * Imagem meramente ilustrativa*
