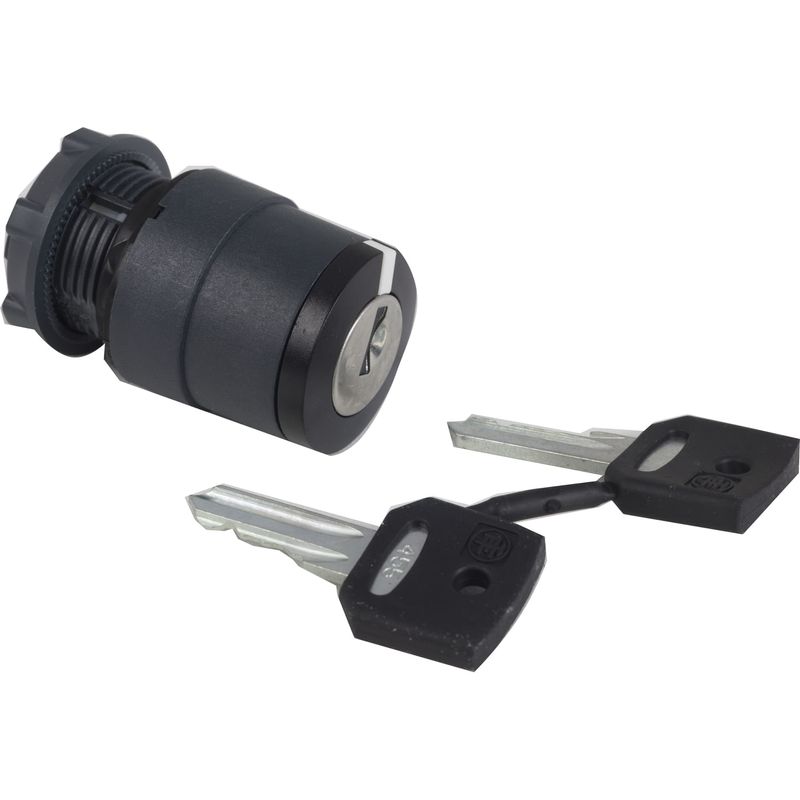

Principal linha de produto Harmony XB5 Harmony XALF tipo de produto ou componente Cabeçote para comutador com chave Nome abreviado do dispositivo ZB5 Material do aro Plástico cinza escuro diâmetro de montagem 22 mm Tipo de cabeçote Normal (22mm) quantidade indivisível de venda 1 formato do cabeçote da unidade de sinalização Redondo tipo de acionamento Posições fixas característica do acionamento Preto Comutador com chave informações de posição do acionamento 2 Posições 90° tipo de bloqueio Ronis 455 posição de retirada da chave Esquerda Complementar largura total CAD 29 mm altura total CAD 29 mm profundidade total CAD 72 mm peso do produto 0,057 kg durabilidade mecânica 1000000 ciclos Nome da posição XALD 1...5 furos XALK 2...5 furos código de composição elétrica C4 menor que 6 contatos utilizando Simples e dupla blocos em Montagem frontal C5 menor que 5 contatos utilizando Único blocos em Montagem frontal C6 menor que 5 contatos utilizando Simples e dupla blocos em Montagem frontal C7 menor que 4 contatos utilizando Único blocos em Montagem frontal C8 menor que 4 contatos utilizando Simples e dupla blocos em Montagem frontal C11 menor que 3 contatos utilizando Único blocos em Montagem frontal C3 menor que 6 contatos utilizando Único blocos em Montagem frontal SF1 menor que 3 contatos utilizando Único blocos em Montagem frontal SR1 menor que 3 contatos utilizando Único blocos em Montagem traseira C15 menor que 1 contatos utilizando Único blocos em Montagem frontal Apresentação do dispositivo Componentes separados Meio ambiente tratamento de proteção TH temperatura ambiente para armazenamento -40…70 °C temperatura ambiente para funcionamento -40…70 °C categoria de sobretensão Class II conforming to IEC 60536 grau de proteção IP IP66 conforme IEC 60529 IP67 IP69 IP69K grau de proteção NEMA NEMA 13 NEMA 4X resistência a lavagem sobre alta pressão 7000000 Pa a 55 °C , distância : 0,1 m grau de proteção IK IK06 conforme IEC 50102 Normas UL 508 EN/IEC 60947-5-1 EN/IEC 60947-1 CSA C22.2 No 14 JIS C8201-5-1 EN/IEC 60947-5-4 JIS C8201-1 Certificações do produto CSA BV UL listed DNV GL LROS (Lloyds register of shipping) resistência à vibração 5 gn (f= 2…500 Hz) conforme IEC 60068-2-6 resistência ao choque 30 gn (duração = 18 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27 50 gn (duração = 11 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27 * Imagem meramente ilustrativa*
