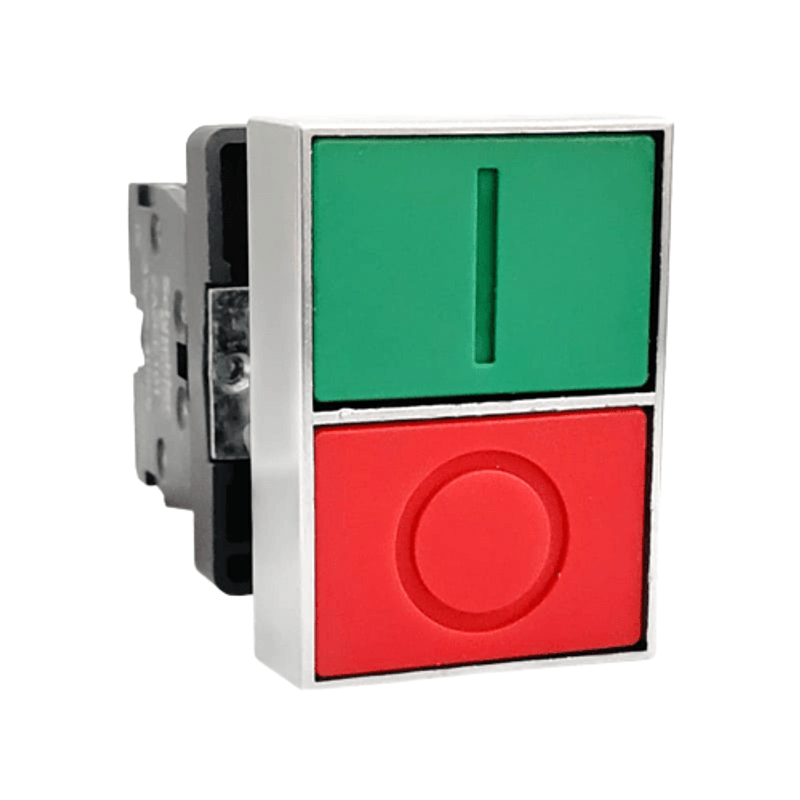

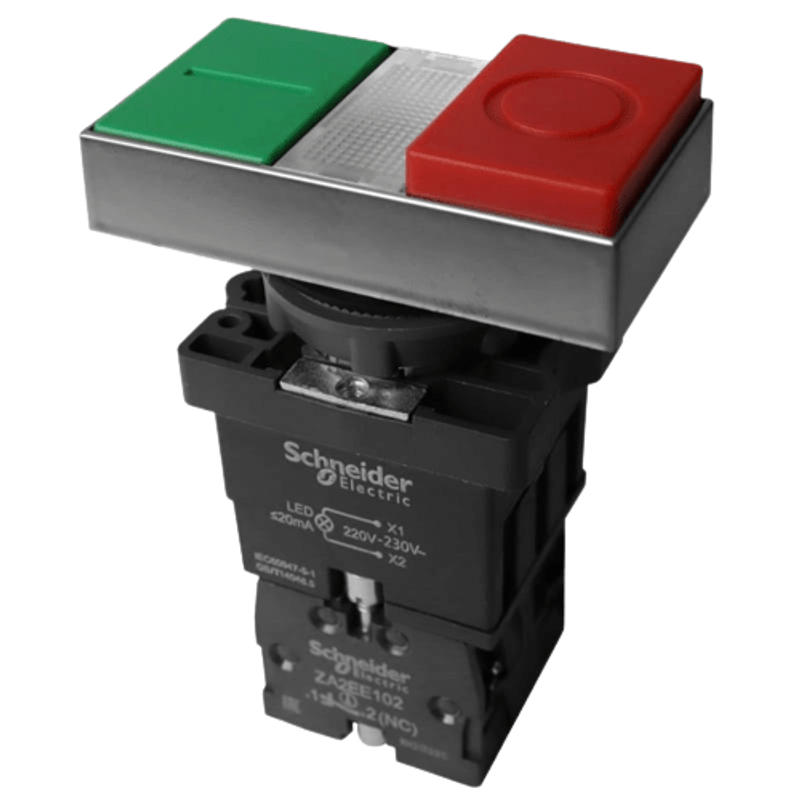

Botão Duplo XA2 Sinal Vd/Vm 1na+1nf XA2EW7L3741M5 220V - Schneider Descrição Produto: Botão Liga Desliga de Comando Duplo por Pulso com Retorno e Iluminação LED Branca Schneider XA2EW7L3741M5 Indicação de uso: Para operações de ligar, sinalizar e desligar máquinas, motores e equipamentos a partir do quadro/ painel de comando elétrico. Para instalação em furação com 22 mm de diâmetro. Acompanha bloco de iluminação a 220VCA e blocos de contato 1NA (normalmente aberto) e 1NF (normalmente fechado). Descrição: Botão duplo de comando por pulso com iluminação central branca, modelo XA2EW7L3741M5, da Schneider. A parte frontal tem formato retangular e moldura prateada. O botão liga tem cor verde, simbologia gravada (I) e montado faceado à moldura. O botão desliga é vermelho com simbologia gravada (O) e montado sobressalente à moldura Possui contra porca para fixação em quadros e painéis elétricos. Os blocos de contato podem ser adquiridos separadamente para substituição e acréscimo de contatos, conforme capacidade e especificações técnicas do botão. Especificações técnicas: Dos materiais: Material do aro e do colar de fixação: plástico ABS Material dos contatos: liga de prata AgNi De operação: Operação dos contatos: abertura lenta Tipo de ruptura: positiva, conforme EN/IEC 60947-5-1 Curso de funcionamento: 1,75 mm para NF, 2,65 mm para NA com comutação elétrica variável e 4,8 mm de curso total percorrido Das características elétricas: Corrente térmica ao ar livre convencional (Ith): 10A, conforme EN/IEC 60947-5-1 Tensão nominal de alimentação (Us): 220VCA 50 a 60 Hertz Tensão nominal de isolação: 600V, conforme EN/IEC 60947-5-1 Tensão suportável e impulso nominal (Uimp): 6kV, conforme EN 60947-5-1 Corrente nominal de operação (Ie) conforme EN/IEC 60947-5-1: 3A a 240V, CA-15, A600; 0,27A a 250V, CC-13, Q600 Faixa limite de tensão de alimentação: de 0,8 a 1,2 VCA Consumo de corrente: 20mA Da sinalização luminosa: Tipo de sinalização: Contínua, cor branca Fonte de luz: LED integrada e protegida De durabilidade, resistência e características do ambiente de operação: Resistência à sobretensão: 1Kv, conforme IEC 61000-4-5 Faixa de temperatura do ambiente de operação: de -25 a 55ºC Categoria de sobretensão: Classe I, conforme IEC 536 Grau de proteção IP: IP40, conforme IEC 60529 Grau de proteção IK: IK05, conforme IEC 50102 Resistência à vibração: 15 gn, com frequência de 12 a 500Hz, conforme IEC 60068-2-3 Resistência ao choque mecânico: 70 gn, por 11 ms, para aceleração de meia onda senoidal, conforme IEC 60068-2-27 Durabilidade mecânica: 500 mil ciclos Durabilidade elétrica: 500 mil ciclos em AC-15 a 3A e 240V, com taxa de funcionamento menor que 3600 ciclos por hora e fator de carga 0,5 conforme EN/IEC 60947-5-1 Vida útil: 10 mil horas Dos terminais e conexões: Descrição dos terminais conforme ISSO nº 1: 13-14 (NA) e 11-12 (NF) Tipo de terminais: de parafuso com braçadeira roscada e cabeça com fenda combinada (cruzada) Condutores: 1 X de 0,5 a 2,5 mm² sem terminais e 2 x de 1,5 mm² com terminais, conforme EN/IEC 60947-1 Torque de aperto: de 0,8 a 1,2 N.m, conforme EN 60947-1 Normas atendidas e certificações do produto: Normas: EN/IEC 60947-5-1, GB 14048.1 e GB 14048.5 Certificações: CCC, EAC e CE Medidas e instalação: Diâmetro do nicho de instalação: 22 mm Retângulo da moldura e botões na parte frontal: 29,8 mm de largura por 55 mm de comprimento por 14,3 mm de altura Profundidade total: 81,3 mm Peso líquido: 72 grama * Imagem meramente ilustrativa
